Chemins de câbles pour tableaux de distribution

Caniveaux de câbles Canalplast pour tableaux de distribution

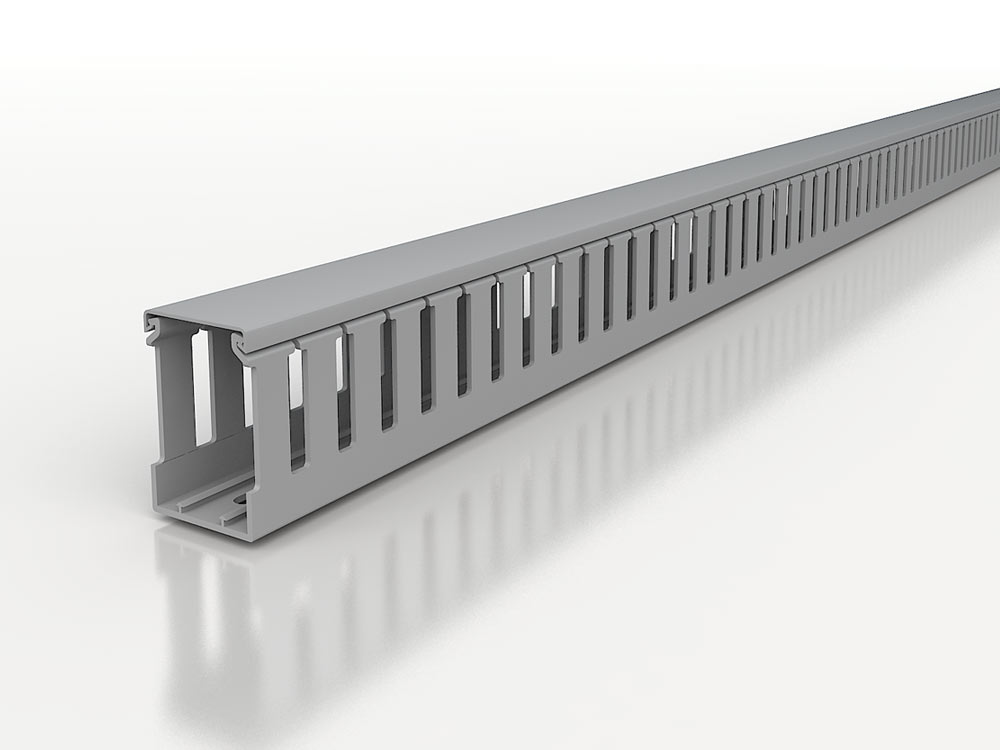

Les goulottes pour tableaux de Canalplast permettent un câblage ordonné et précis, grâce aussi à la présence de guides à l’intérieur, placés sur le fond, qui permettent de fixer des accessoires spécifiques utiles pour sectionner la goulotte et contenir les câbles.

Disponibles en différentes couleurs, avec une longueur de barre standard de 2 mètres, nos goulottes sont disponibles en trois matériaux : le PVC rigide auto-extinguible de classe 1 (UL94-VO), destiné aux installations de type industriel, ainsi que le PC/ABS et le Noryl, deux matériaux à faible teneur en halogène, destinés au câblage des tableaux de distribution dans des zones spéciales telles que le secteur ferroviaire ou le secteur public.

Les avantages d’un conduit de câbles Canalplast

Tous les chemins de câbles Canalplast pour tableaux électriques sont équipés de trous sur le fond pour faciliter le montage sur tout type de tableau industriel et de fentes latérales qui permettent le passage d’un nombre plus ou moins important de câbles électriques de l’intérieur vers l’extérieur afin de réaliser un câblage précis. De plus, la fente latérale, combinée aux fentes sur le profil, permet une coupe propre et nette, sans résidus, et surtout sans se faire mal aux mains.

Mais ce n’est pas tout. Si vous avez besoin de plus d’espace pour faire passer des câbles lors de l’installation, nos passages de câbles vous permettent d’enlever le mur sous les lames pour gagner de précieux millimètres.

Enfin, le couvercle de nos goulottes de distribution est équipé d’une poignée spéciale antidérapante qui le maintient en place même lorsque le câblage est effectué à la verticale.

Dimensions, couleurs et personnalisation des canaux

Chez Canalplast, nous proposons des caniveaux pour tableaux de distribution de différentes tailles, avec une longueur standard de deux mètres. Ce qui varie, ce sont les dimensions des fentes, qui peuvent être de 4, 5 ou 8 mm, la base et la hauteur. En fonction de la longueur souhaitée, le produit peut être coupé sur mesure.

Nos goulottes de câbles pour appareillage à faible teneur en halogène sont uniquement disponibles en gris clair pour les goulottes en PC/ABS et en gris foncé pour les goulottes en Noryl. Les goulottes standard, en revanche, sont disponibles en gris et, sur demande, en blanc, bleu et noir.

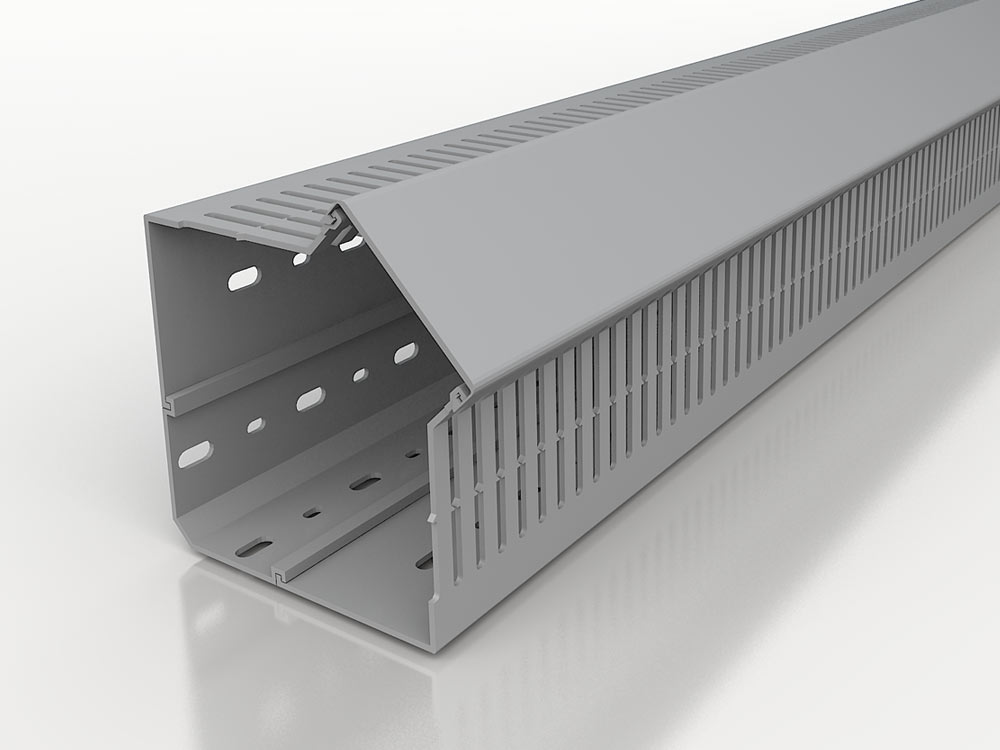

Gaine de câblage angulaire, avantages

Pour les contextes d’application où, en cas d’incendie, il est nécessaire de contenir l’émission de fumées opaques, de gaz toxiques et de gaz corrosifs afin de protéger les personnes et les biens, Canalplast a mis au point deux solutions de gaines de câbles pour tableaux électriques à faible teneur en halogène ou sans halogène : EHF-P et EHNH.

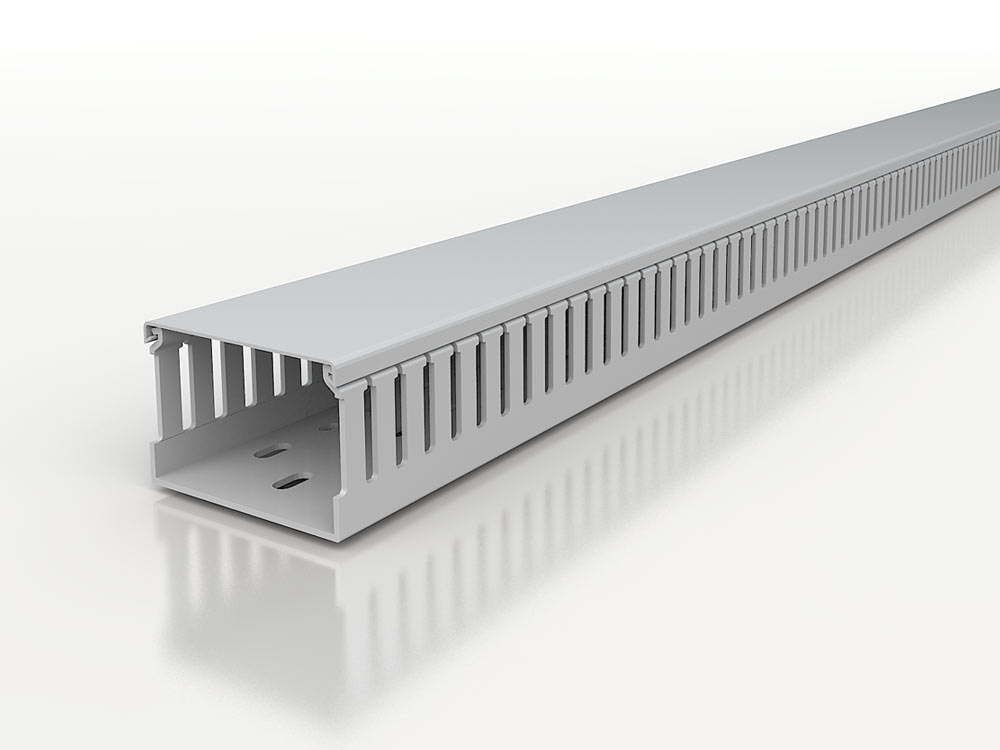

Le premier, produit en PC/ABS gris clair, est conforme aux normes CEI EN 50085-2-3, UNI-EN 45545-2:2015, EN ISO 4589-2 et NFX 70-100. En particulier, en cas d’incendie, EHF-P présente un degré d’opacité des fumées de 32,9 % et un indice de toxicité CIT de 0,11. Grâce à ces caractéristiques, les gaines EHF-P sont particulièrement adaptées aux installations dans le secteur ferroviaire et aux tableaux de distribution où une faible teneur en halogène est requise.

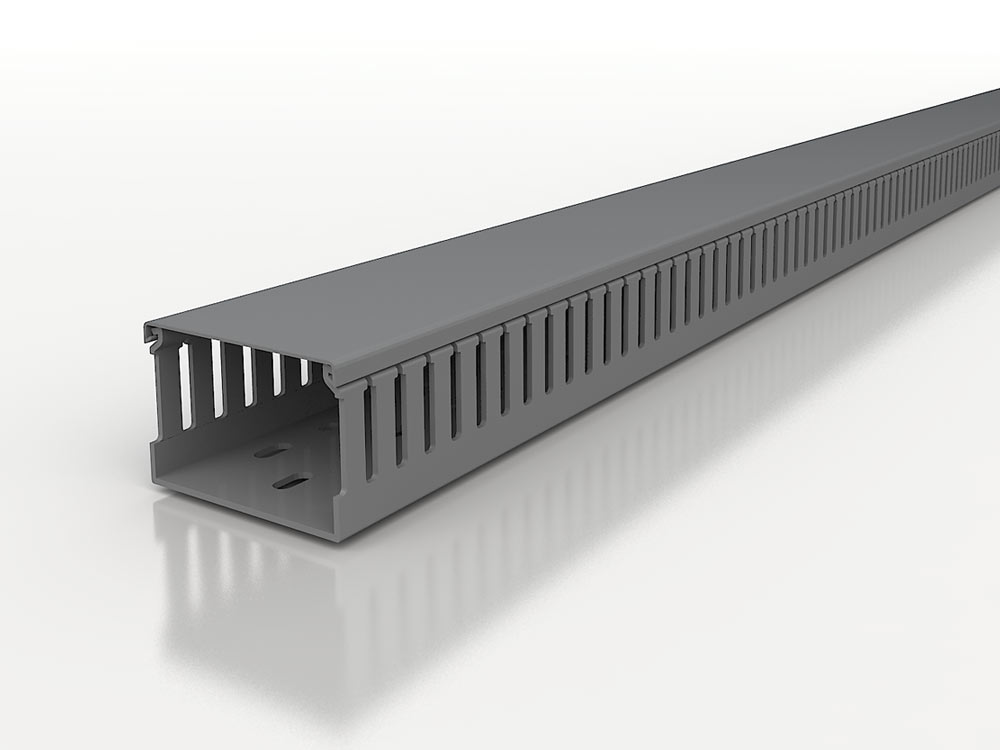

D’autre part, les gaines de câbles EHNH pour armoires électriques sont fabriquées en Noryl gris foncé, également en conformité avec les normes CEI EN 50085-2-3, UNI-EN 45545-2:2015, EN ISO 4589-2 et NFX 70-100. En particulier, en cas d’incendie, les conduits EHNH ont un indice d’émission de chaleur MARHE de 45,8 kW/m2 et un indice de toxicité CIT par à 0,05 à 4 minutes et 0,07 à 8 minutes. Ce type de gaine est également particulièrement adapté aux installations dans le secteur ferroviaire, à l’intérieur des locomotives et des wagons avec présence de personnes.

Les deux séries sont disponibles en 14 combinaisons différentes : largeur de 25 à 125 mm, hauteur de 25 à 75 mm et longueur de 2000 mm, avec des fentes latérales de 5 / 7,5 mm.
